Probe (Termal) Debimetre

Kuru ve temiz havaya uygun, kurutucu ve filtre sonrası kullanılan VPFlowScope® Probe, basınçlı hava, azot, karbondioksit ve argon gibi diğer teknik gazlar için kullanılabilen bir akış ölçüm cihazıdır.

VPFlowScope Probe, aynı anda debi, basınç, sıcaklık ve toplam tüketim (akış) ölçümü yapar.

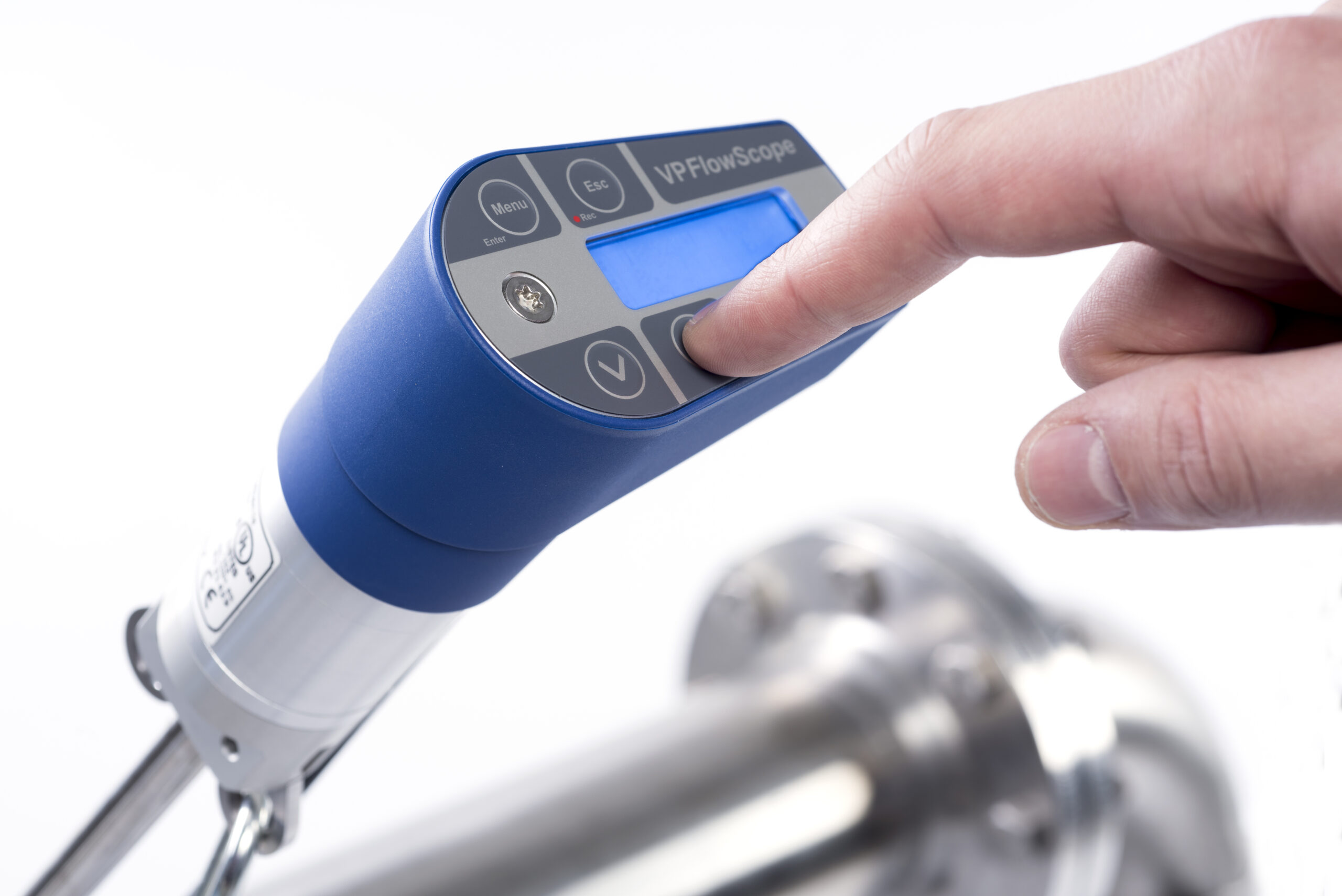

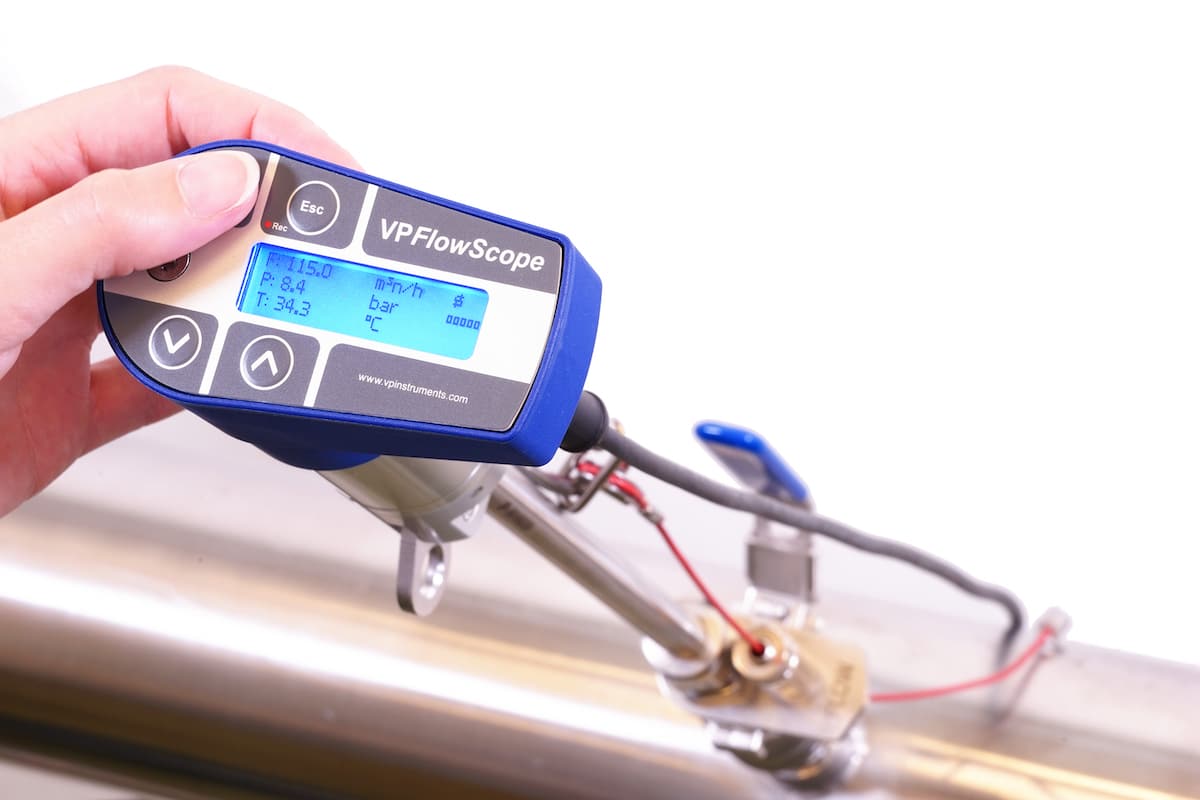

VPFlowScope Probe (Termal)

VPFlowScope Probe, farklı boru çaplarında kullanılabilir (2" inç ve üzeri); bu özelliğiyle hem basınçlı hava sistemlerinin üretim (tedarik) tarafında hem de tüketim tarafında ölçüm yapmak için ideal bir çözümdür.

Debimetre, nerede, ne zaman ve ne kadar hava kullanıldığını göstererek maliyetlerin doğru şekilde dağıtılmasına yardımcı olur ve böylece enerji ve maliyetten tasarruf etmenizi sağlar.

Parlak mavi LCD ekranı sayesinde anlık (gerçek zamanlı) bilgi sunar. Dahili veri kaydedici (datalogger) ile belirli zaman aralıklarında ölçüm kayıtları alınabilir. Bu kayıtlar, SCADA sistemi ile birlikte kullanıldığında veriler işlenebilir, raporlar yazdırılabilir ve nerede, nasıl tasarruf edilebileceği analiz edilebilir.

Özellikler ve Avantajları

Özellikler

• 4'ü 1 arada sensör: Anlık debi, basınç, sıcaklık ve toplam debi ölçümü
• Çift yönlü akış ölçümü (opsiyonel)
• Patentli Thermabridge™ teknolojisi: Kuru ve temiz gazlar için hassas ölçüm sağlar
• Standart çıkışlar: RS485, 4..20 mA ve ANALOG (pulse) çıkışı

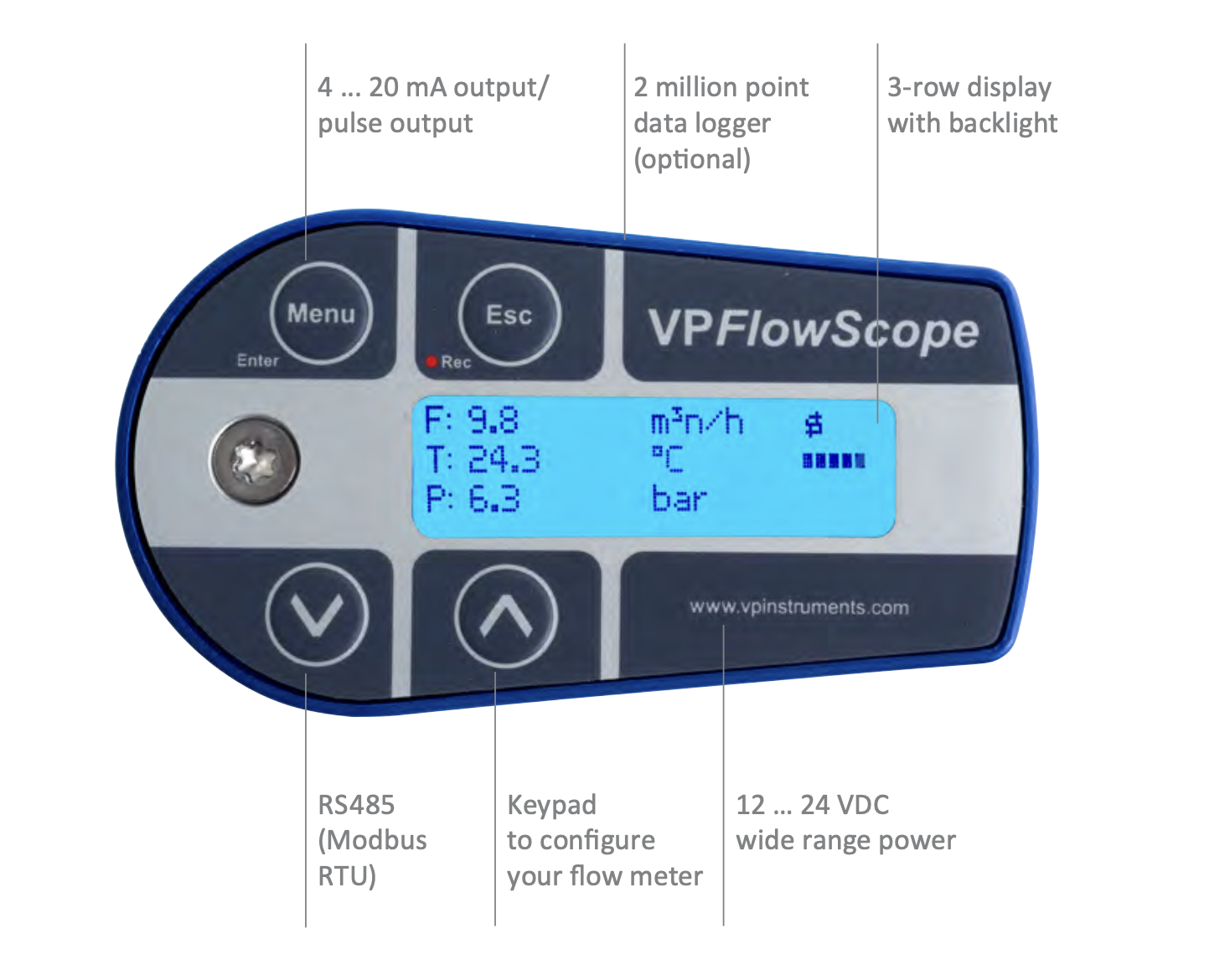

• 3 satırlı LCD ekran (opsiyonel): Gerçek zamanlı bilgi ve konfigürasyon tuşlarıyla kullanım
• Dahili veri kaydedici (opsiyonel): 2 milyon veri noktası saklama kapasitesi

Kullanım Alanları ve Avantajlar

• Kurutucu ve filtre sonrası kuru havada
• Tüketim noktalarında basınçlı hava izleme
• Basınçlı hava denetimleri (air audit)
• Basınçlı havanın alt sayaçlarla takibi (submetering)
• Halka tipi borulama sistemlerinde kullanım (çift yönlü ölçüm avantajı)
• Endüstriyel gazların izlenmesi: Hava, azot, karbondioksit, argon ve diğer kuru, aşındırıcı olmayan gazlar
• Maliyetlerin dağıtımı ve takibi (cost allocation)
• Kaçak tespiti
• 16 bar (250 psi) ve 35 bar (500 psi) çalışma basıncı seçenekleri (basınçlı hava sistemleri için)

Teknik Özellikler

DEBİ SENSÖRÜ

• Ölçüm prensibi: Thermabridge™ Termal Kütle Yöntemi
• Debi aralığı: 0,5 … 150 m/sn | 1,7 … 490 sfps, Çift yönlü ölçüm seçeneği
• Önerilen boru çapı: 40 mm (1,5”) ve üzeri
• Referans koşulları: 0 °C, 1013,25 mbar, 14,65 psi – DIN 1343
• Uygun gazlar: Basınçlı hava, azot ve inert, yoğuşmayan gazlar, %95 oranında yoğuşmayan gazlar
• Gaz sıcaklık aralığı: 0 … 60 °C

BASINÇ SENSÖRÜ

• Basınç aralığı (standart): 0 … 16 bar
• Doğruluk payı: ±% 0,15

SICAKLIK SENSÖRÜ

• Sıcaklık aralığı: 0 … 60 °C
• Doğruluk: > 10 m/sn: ±1 °C ; < 10 m/sn: ±5 °C |

VERİ ÇIKIŞLARI

• Dijital çıkış: RS485, MODBUS RTU protokolü
• Analog çıkış: 4 … 20 mA, tekli analog çıkışı, VPStudio yazılımı ile seçilebilir

VERİ KAYDEDİCİ

Veri kaydedici (opsiyonel):< 2 milyon veri noktası hafızası

MEKANİK & ÇEVRESEL

• Prob uzunlukları: 400 mm | 15” (isteğe bağlı 300 mm veya 600 mm)
• Proses bağlantısı: Sıkıştırma bağlantısı, 0.5” NPT dişli
• Basınç dayanımı: PN16 (isteğe bağlı PN35) 16 BAR (isteğe bağlı arttırılabilir)
• Koruma sınıfı (IP):
• IP52 | NEMA 12 (ekran modülü takıldığında, ters montajdan kaçının)
• IP63 | NEMA 4 (konnektör kapağı takıldığında, ters montajdan kaçının)
• Ortam sıcaklık aralığı: 0 … 60 °C (doğrudan güneş ışığı ve radyan ısıdan kaçının)
• Islak yüzey malzemeleri: Anodize alüminyum, paslanmaz çelik 316, cam ve epoksi
• Korozyon direnci: Yüksek derecede korozif veya asidik ortamlardan kaçınılmalıdır

ELEKTRİKSEL

• Bağlantı tipi: M12, 5-pin konnektör, dişi
• Güç beslemesi: 12 … 24 VDC, Class 2 (UL)
• Güç tüketimi:
• 3,6 W (akış yokken), 4,8 W (tam akışta)
• 150 mA (akış yokken), 200 mA (tam akışta) - 24VDC
UL / CUL: 14 AZ, Endüstriyel Kontrol Ekipmanı
CE: EN 61325-1 (2006), Class AEN 61000-6-1 (2007)
