M (Termal) Debimetre

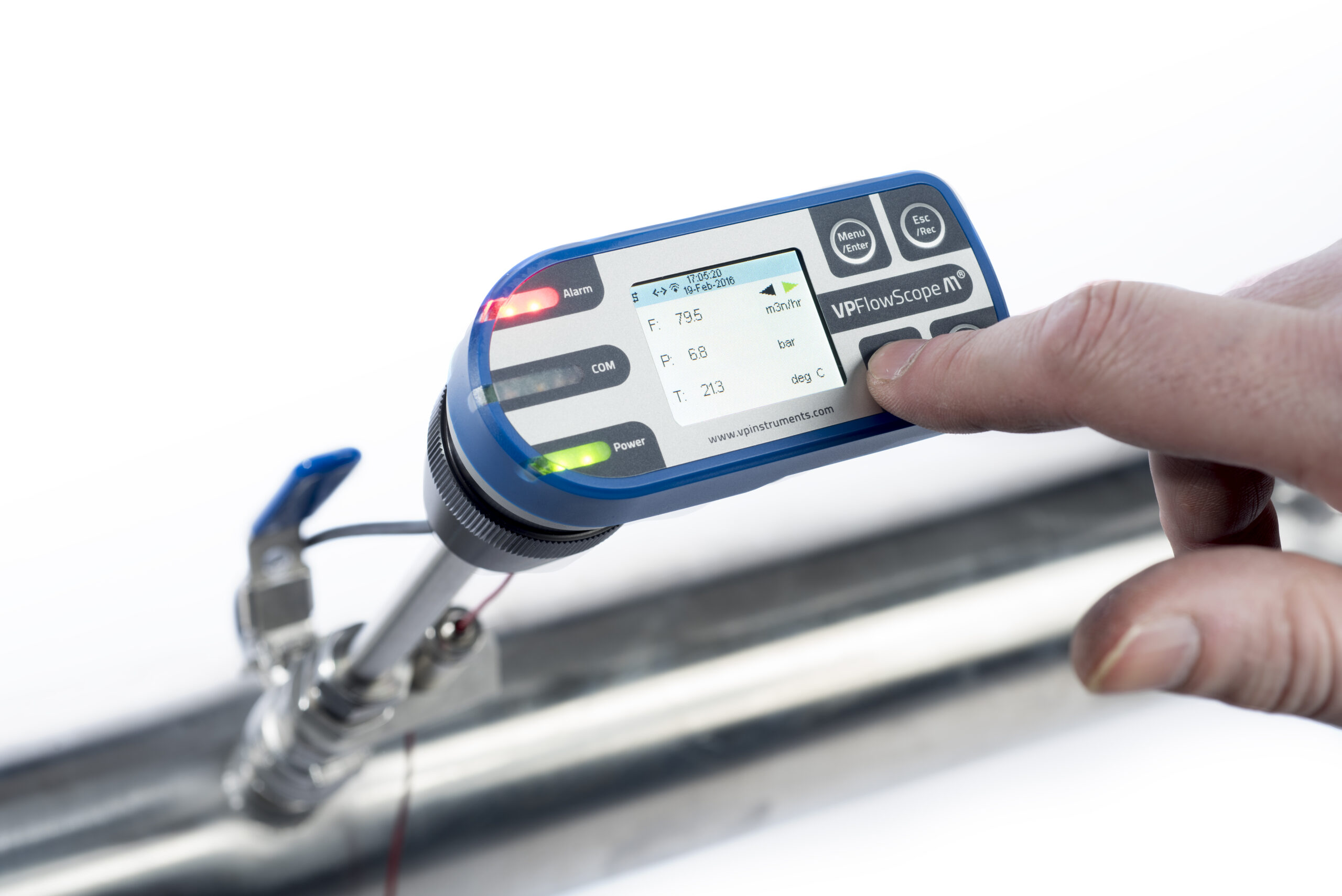

VPFlowScope M, basınçlı hava ve teknik gazlar için tasarlanmış, dört ölçümü bir arada yapabilen bir debimetredir.

Basınç altında montaj yapılabilir ve aynı anda debi, basınç, sıcaklık ve toplam tüketim (akış) ölçümlerini gerçekleştirir.

VPFlowScope M VPSensorCartridge teknoloji sayesinde kalibrasyon gerektirmez, kartuş değişimi ile birlikte ara vermeden ve kalibrasyona gerek olmadan kullanımına devam edilebilir.

VPFlowScope M Debimetre

VPFlowScope M Debimetre ile ilgili detaylı bilgi edinin.

Özellikler ve Avantajları

Özellikler

• Ethernet (Modbus/TCP)
• RS485 (Modbus RTU)
• 4..20 mA, alarm veya analog çıkışı
• USB arayüzüyle yapılandırma ve veri kayıt dosyalarının indirilmesi
• Opsiyonel ekran sayesinde gerçek zamanlı bilgi görüntüleme, aynı anda 1, 2 veya 3 parametreyi izleme imkânı
• VPVision izleme platformuna veya SCADA sisteminize sorunsuz entegrasyon
• Denetimler için opsiyonel entegre veri kaydedici, senkronize edilebilir

Kullanım Alanları ve Avantajlar

• Kalibrasyona gerek duymaz
• Kurutucu ve filtre sonrası
• Tüketim ve üretim tarafı basınçlı hava izleme ve debi ölçümü
• Basınçlı hava denetimleri (audit)
• Çift yönlü ölçüm
• Maliyet hesaplama
• Endüstriyel gaz izleme (hava, azot, karbondioksit, argon ve diğer kuru, korozif olmayan endüstriyel gazlar)
• Kaçak tespiti

Teknik Özellikler - VPSensorCartridge® (Kartuş)

DEBİ SENSÖRÜ

• Ölçüm Prensibi: Thermabridge™ Termal Kütle Yöntemi
• Debi Aralığı: 0,5 m/sn … 150 m/sn
• Çift Yönlü Akış: Opsiyonel, ürün kodlarına bakınız
• Doğruluk: Kalibrasyon koşulları altında okumanın %2’si
• Önerilen Boru Çapı: 1 … 2,5” (P220) ve 1 … 20” (P350)
• Referans Koşulları: 0 °C, 1013,25 mbar
• Uygun Gazlar: Basınçlı hava, azot ve inert, yoğuşmayan gazlar
• Gaz Sıcaklık Aralığı: 0 … +60 °C

BASINÇ SENSÖRÜ

• Basınç Ölçüm Aralığı: 0 … 10 bar (P350) / 0 … 16 bar (P220)
• Doğruluk: ±%0,1 FSS (toplam hata bandı), sıcaklık telafili

SICAKLIK SENSÖRÜ

• Sıcaklık Aralığı: 0 … +60 °C

MEKANİK & ÇEVRESEL

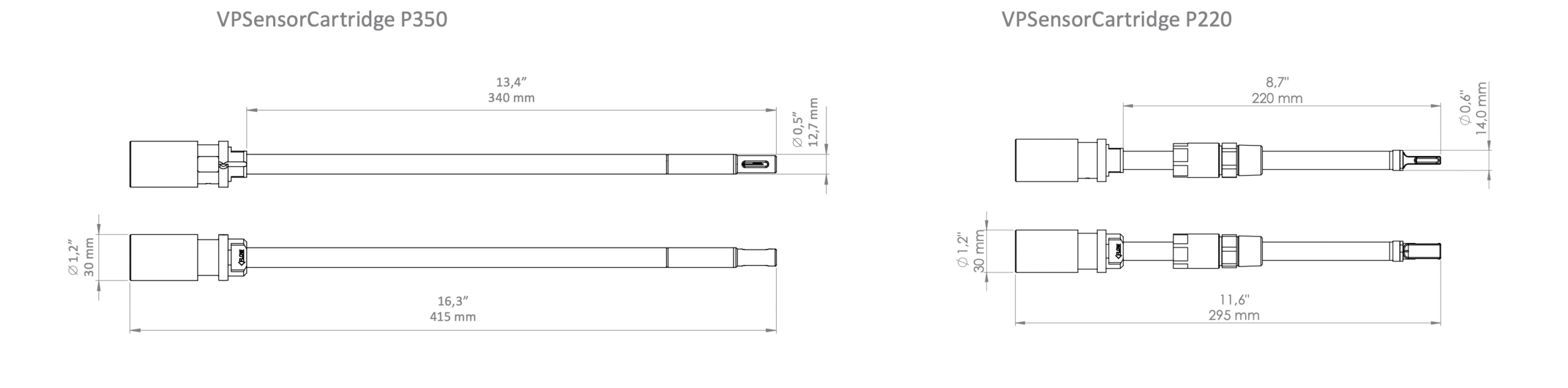

• Prob Uzunlukları: 340 mm | 220 mm
• Ağırlık: 200 gram (P350) / 246 gram (P220, güvenlik halkası dahil)
• Proses Bağlantısı: Sıkıştırmalı bağlantı, 1/2” NPT, konik (P350) / O-ring contalı bağlantı, NBR (P220)
• Basınç Dayanımı: P350: PN10 / P220: PN16
• Koruma Sınıfı: IP65 | Transmitter ile birlikte kullanıldığında NEMA 4
• Çalışma Ortamı Sıcaklığı: 0 … +60 °C
• Gövde Malzemesi: Anodize Alüminyum, Paslanmaz Çelik 316, Cam, Epoksi
• Korozyon Direnci: Yüksek derecede korozif ortamlardan kaçınılmalıdır
• Küresel Vana: P220 için DN15 tam geçişli küresel vana gerekir. Daha büyük vanalar redüksiyonla kullanılmalıdır.

Teknik Özellikler - Transmitter

GÖSTERGE

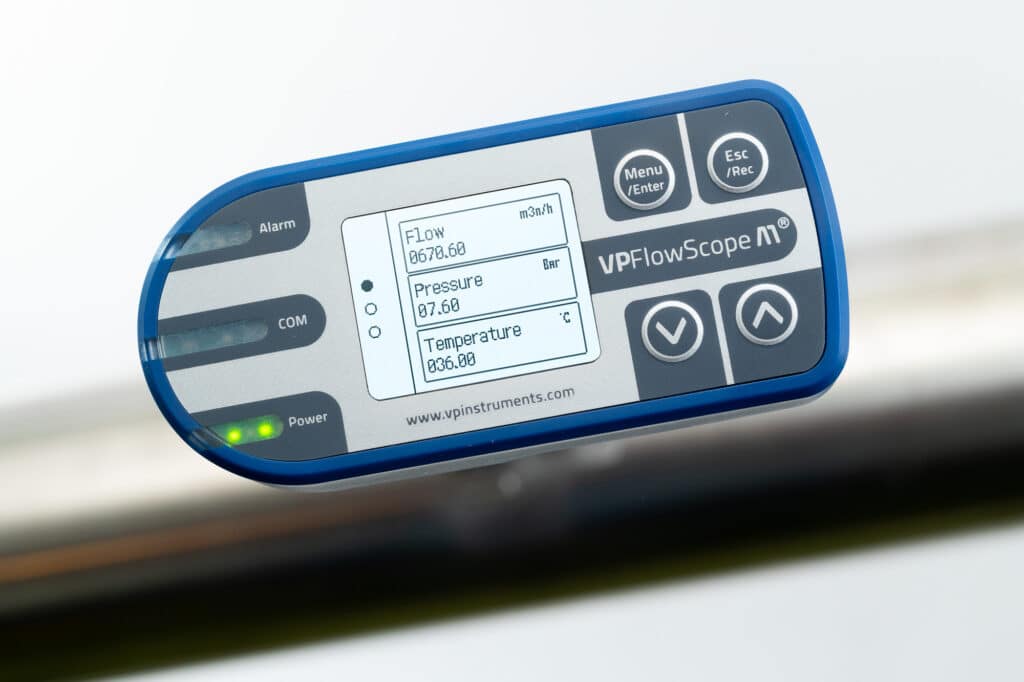

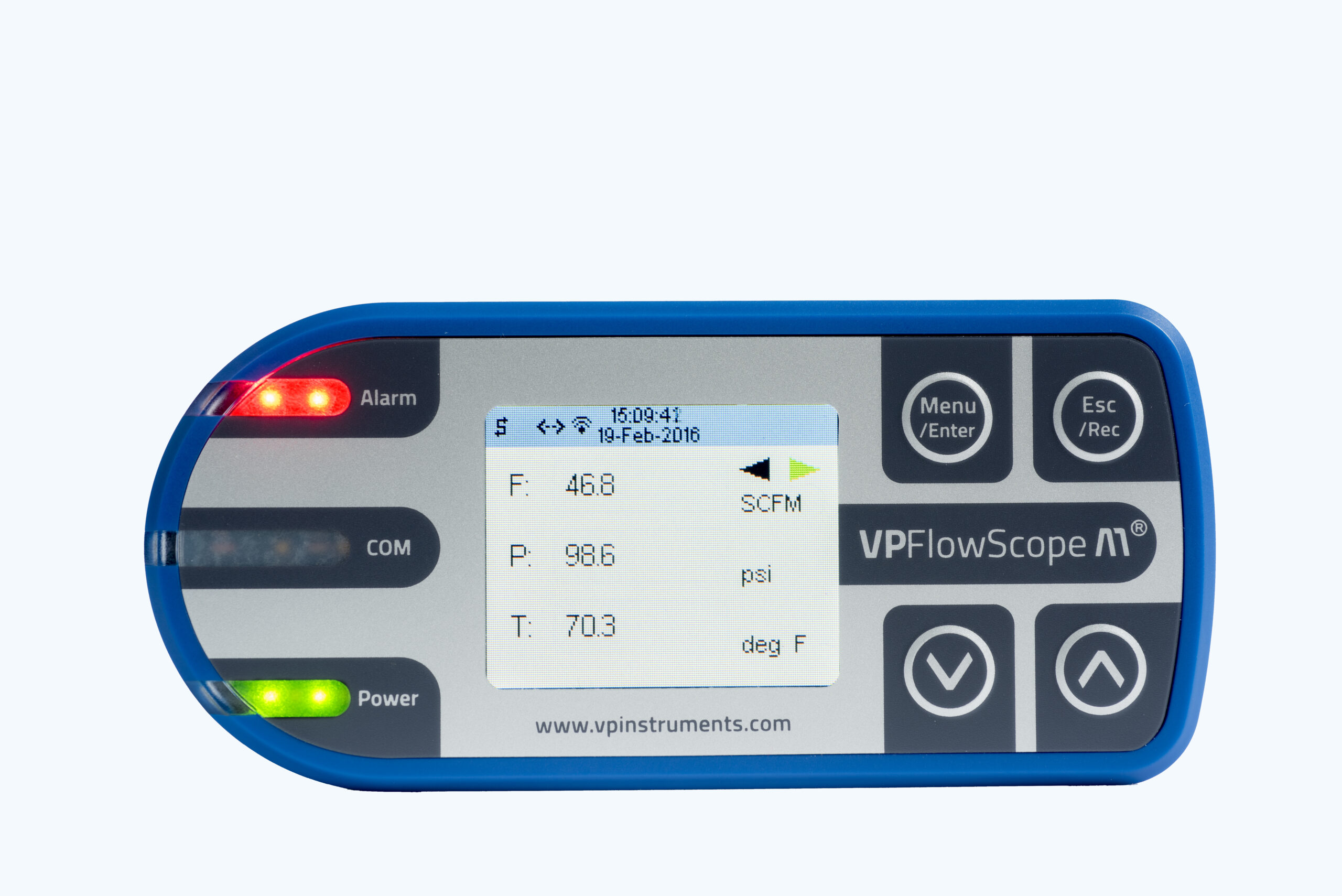

• Ekran Tipi (D010 ve D011): 1.8” TFT ekran, otomatik güç tasarrufu (opsiyonel)
• LED Göstergeler (Tüm Modeller): Güç, iletişim ve alarm durumları için LED göstergeleri
• Veri Kaydedici: 1 yıllık hafıza, saniyede 1 kayıt

ÇIKIŞLAR

• RS485: Modbus RTU
• Analog / Dijital Çıkış: 4 … 20 mA, alarm çıkışı (konfigüre edilebilir)
• USB: Mini USB (konfigürasyon için), sızdırmaz kapak arkasında
• Ethernet: Modbus / TCP

MEKANİK & ÇEVRESEL

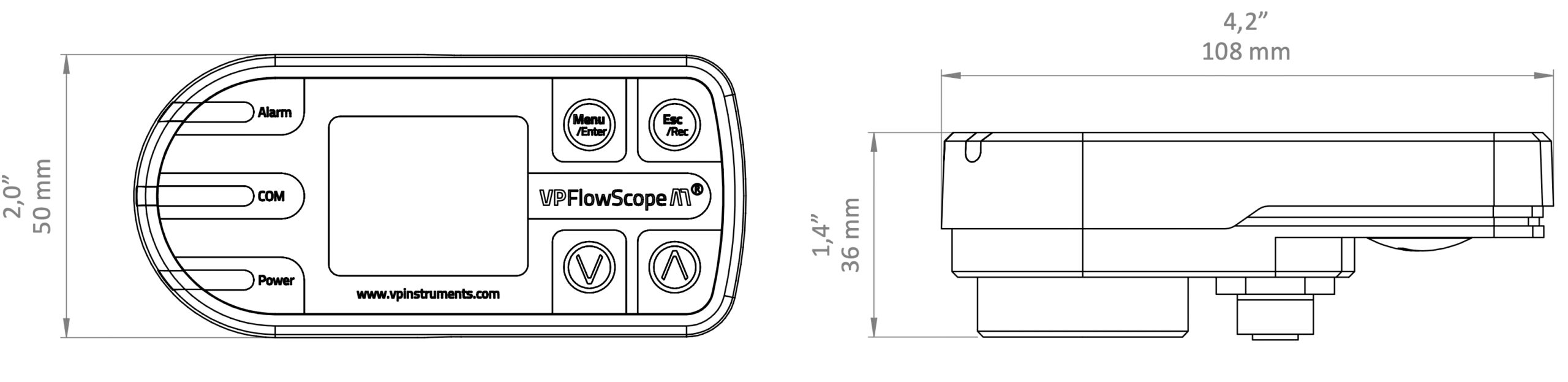

• Boyutlar: 50 x 108 x 36 mm
• Ağırlık: 220 gram
• Malzeme: Eloksallı alüminyum gövde, polikarbonat kapak
• O-ring Contalar: NBR
• Koruma Sınıfı: IP65 | NEMA 4 (VPSensorCartridge® takılıyken ve USB kapağı sıkılıyken)

ELEKTRİKSEL

• Güç Kaynağı: 14 … 24 VDC +%10, CLASS 2 (UL)

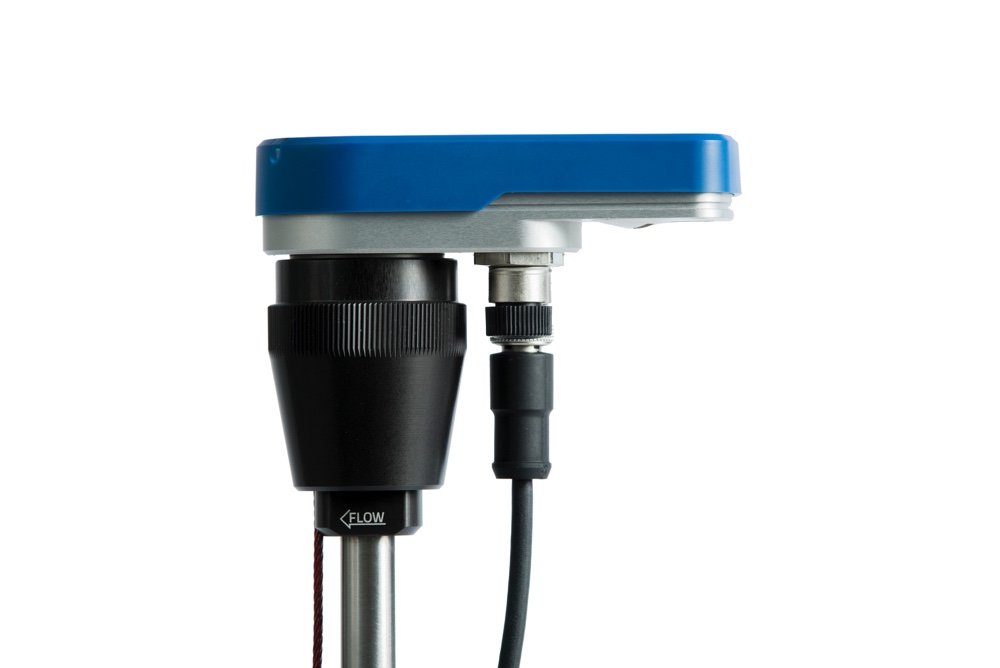

• Bağlantılar: Güç / RS485 / 4 .. 20 mA: M12, 5 pin
• Ethernet: M12, 4 pin, d-kodlu
• Güç Tüketimi: 1 Watt (akış yokken), 3.5 Watt (maksimum akışta)

SERTİFİKALAR

• CE: EN 60950-1, EN 61326-1, EN 61000-3-2, EN 61000-3-3, EN 61326-1
• UL: UL 508
