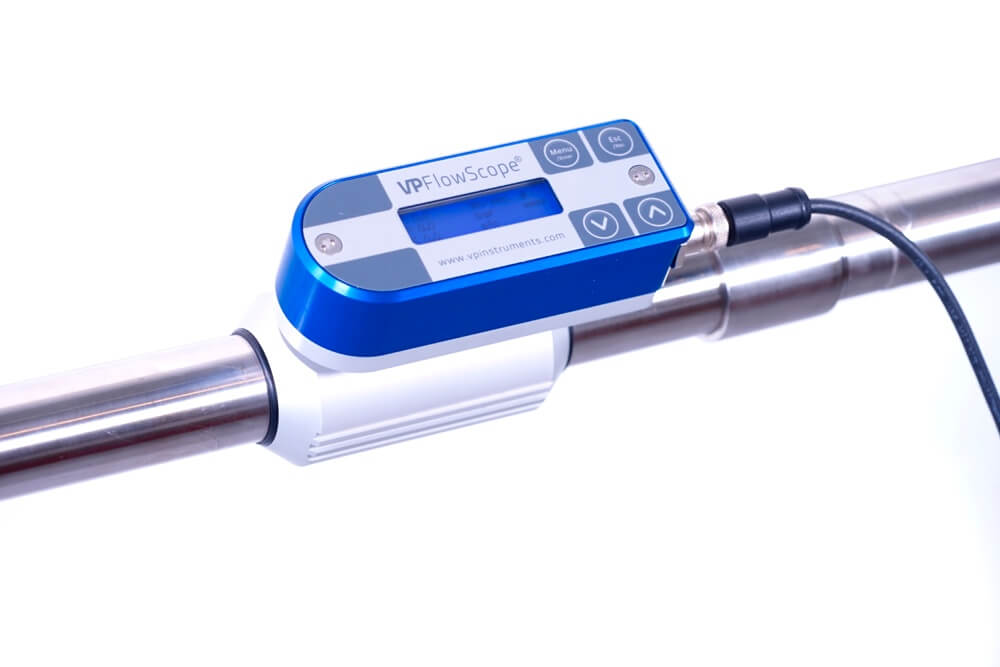

Hat Arası (In-line) Debimetre
VPFlowScope® In-line, basınçlı hava ve azot, oksijen, karbondioksit (CO₂), helyum ve argon gibi endüstriyel gazların noktadan tüketime yönelik ölçümlerinde kullanılan ideal bir debimetredir. Termal kütle akış sensörü teknolojisi ile çalışan bu cihaz, aynı anda çift yönlü (bi-directional) anlık debi, basınç, sıcaklık ve toplam debi değerlerini ölçebilmektedir.

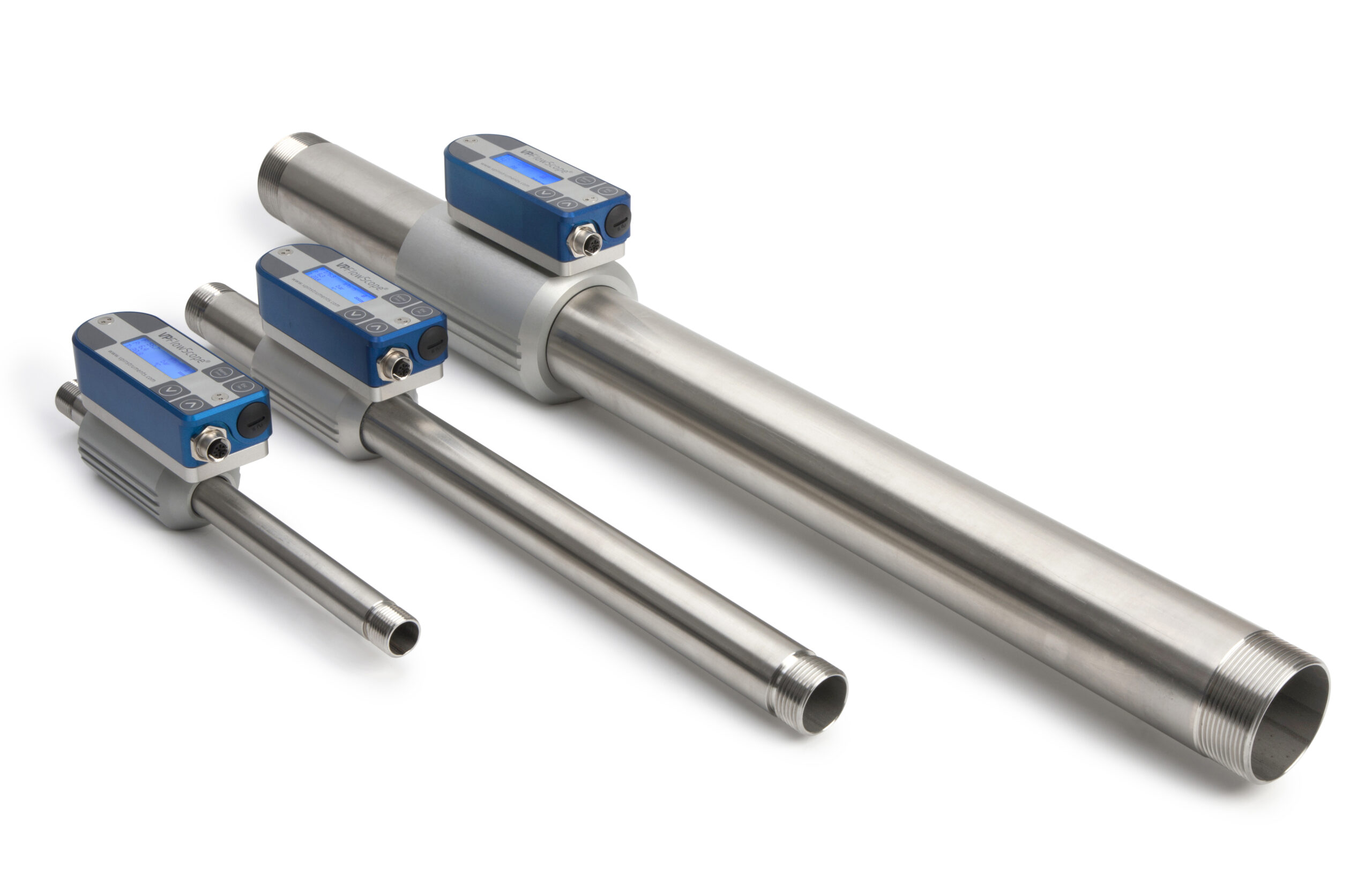

Küçük çaplardaki boru hatları için özel olarak tasarlanan VPFlowScope In-line, basınçlı hava sistemlerinin optimizasyonu için ihtiyaç duyulan tüm verileri tek bir sensörde sunar. 16 bar ve 35 bar olmak üzere iki farklı basınç aralığı seçeneği mevcuttur.
Model seçenekleri arasında:

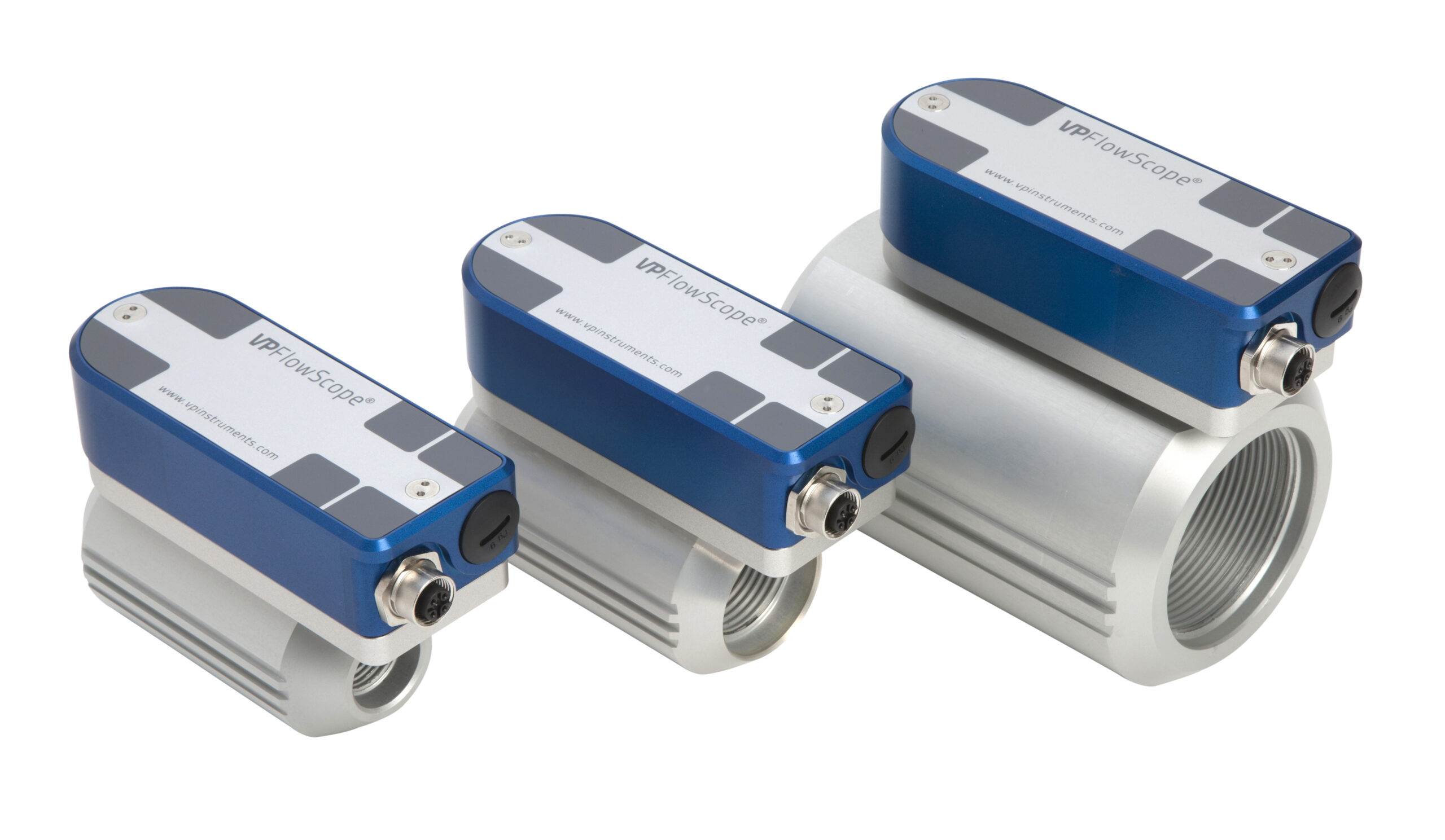

• Ekransız temel model, daha sade uygulamalar için uygundur.

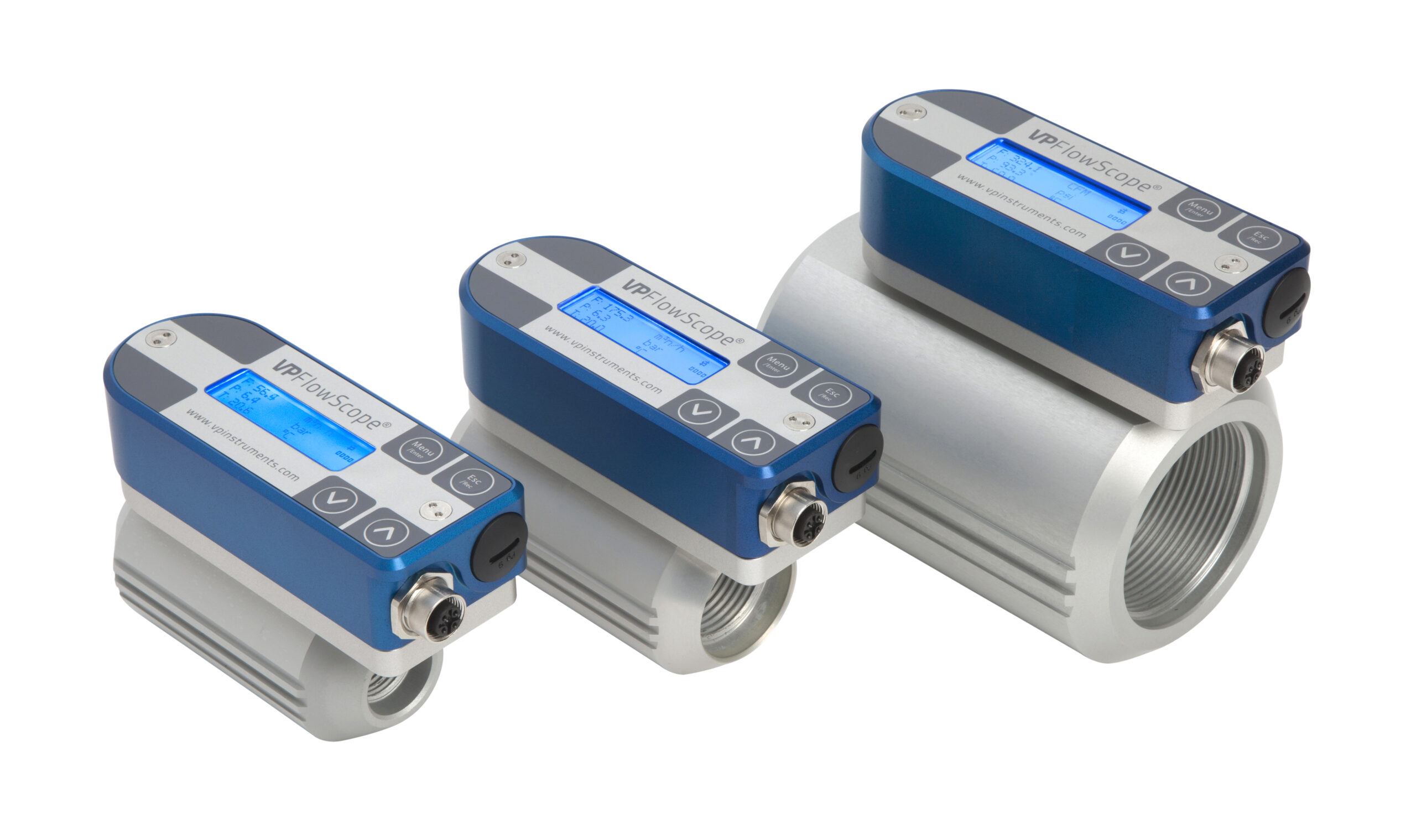

• En gelişmiş model, entegre ekran ve 2 milyon nokta kapasiteli veri kaydedici ile donatılmıştır.
VPFlowScope In-line; bağımsız (stand-alone) kullanım senaryolarından, VPVision gibi enerji izleme sistemlerine veya işletmenizin kendi SCADA sistemine entegre çözümlerine kadar çok geniş bir uygulama yelpazesi için uygundur.
VPFlowScope® Hat Arası (In-line) Debimetre
VPFlowScope® Hat Arası (In-line) Debimetre ile ilgili detaylı bilgi edinin.
ÖZELLİKLER

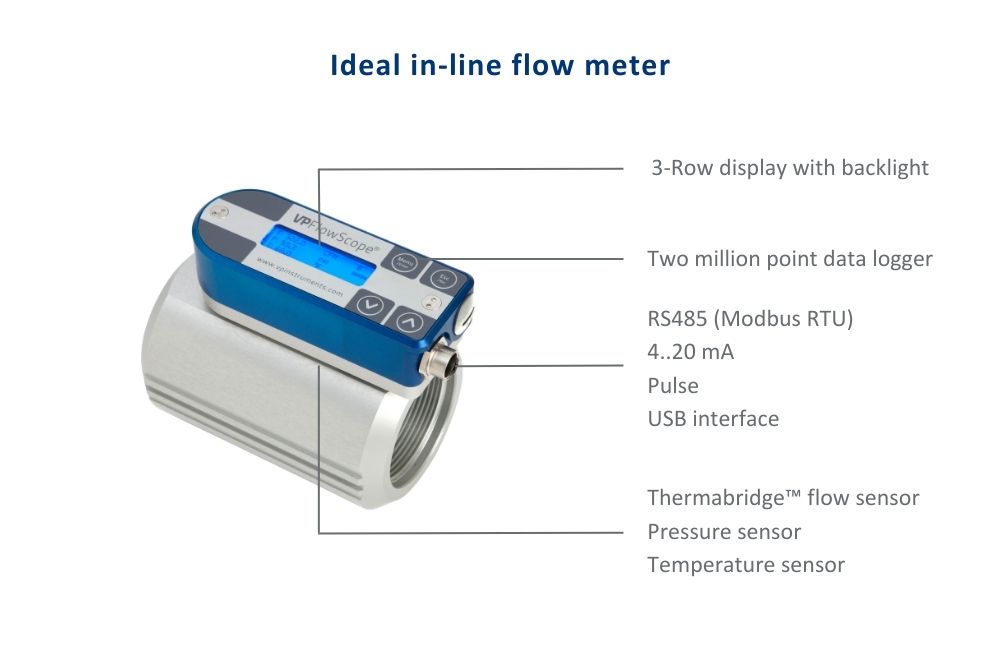

• 4’ü 1 arada sensör: Debi, basınç, sıcaklık ve toplam tüketim ölçümü
• Çift yönlü (bi-directional) debi ölçümü (opsiyonel)
• Patentli Thermabridge™ teknolojisi ile kuru ve temiz gazlar için yüksek hassasiyetli ölçüm
• Standart çıkışlar: RS485 (Modbus RTU), 4..20 mA ve ANALOG (pulse) çıkışı
• 3 satırlı LCD ekran (opsiyonel): Gerçek zamanlı veri görüntüleme ve cihaz üzerinden konfigürasyon tuşları
• Entegre veri kaydedici (opsiyonel): 2 milyon veri noktasına kadar kayıt kapasitesi
• Ters çevrilebilir ekran metni: Cihaz pozisyonuna göre metin yönü değiştirilebilir
KULLANIM ALANI VE AVANTAJLARI
• Basınçlı hava ölçümleri
• Kaçak yönetimi
• Enerji izleme
• Maliyet paylaşımı / gider dağılımı
• Endüstriyel gazların debi ölçümü ve alt ölçümleri
(Azot, oksijen, helyum, argon, karbondioksit ve diğer kuru, korozif olmayan endüstriyel gazlar)
• Pnömatik ekipmanların durum izleme uygulamaları
• Basınçlı hava için 16 bar (250 psi) ve 35 bar (500 psi) versiyon seçenekleri
DEBİ SENSÖRÜ
• Ölçüm Prensibi: Thermabridge™ Termal Kütle Yöntemi
• Debi Aralığı:
– 0.5 inch: 0.23 .. 80 m³n/saat
– 1 inch: 0.91 .. 250 m³n/saat
– 2 inch: 3.55 .. 1000 m³n/saat
• Doğruluk: ±%0,5 FSS
• Referans Koşulları: 0 °C, 1013.25 mbar
• Uygun Gazlar: Basınçlı hava, azot, oksijen ve inert, yoğuşmayan endüstriyel gazlar
• Gaz Sıcaklık Aralığı: 0 .. 60 °C
BASINÇ SENSÖRÜ
• Ölçüm Aralığı: 0 .. 16 bar (isteğe bağlı: 35 bar)
SICAKLIK SENSÖRÜ
• Sıcaklık Aralığı: 0 .. 60 °C
VERİ ÇIKIŞLARI
• Analog Çıkış: 4 .. 20 mA veya pulse (yazılım ile seçilebilir)
• Dijital İletişim: RS485 (Modbus RTU)
• USB Arayüz: Mini USB (sadece ekranlı modellerde, konfigürasyon için)
GÖSTERGE / VERİ KAYDEDİCİ
• Ekran Teknolojisi: LCD
• Arka Aydınlatma: Mavi, otomatik güç tasarrufu modu
• Veri Kaydedici: 2 milyon veri noktası kapasitesi (opsiyonel)
BOYUTLAR & AĞIRLIK
• 0.5 inch versiyon: 135 x 50 x 85 mm | 0.7 kg
• 1 inch versiyon: 135 x 55 x 91 mm | 0.7 kg
• 2 inch versiyon: 155 x 90 x 125 mm | 1.6 kg
MEKANİK & ÇEVRESEL
• Koruma Sınıfı: IP65 (konnektöre tam oturduğunda, oda sıcaklığında; doğrudan yağmur ve güneş ışığından kaçınılmalıdır)
• Çalışma Ortamı Sıcaklığı: 0 .. 60 °C
• Islak Yüzey Malzemeleri:
– Gövde: Anodize alüminyum
– Sensör: Silikon, epoksi, cam
– Sızdırmazlık: FTM 60, poliüretan
ELEKTRİKSEL ÖZELLİKLER
• Bağlantı Tipi: M12, 5 pin dişi konnektör ve opsiyonel mini USB
• Güç Kaynağı: 12 .. 24 VDC (Class 2)
• Güç Tüketimi:
– 2.4 W (akış yokken)
– 4.8 W (tam akışta)
