Diferansiyel Fark Basınç Yöntemli Nemli Havaya Uygun Tip Debimetre

VPFlowScope® DP, nemli(doymuş) basınçlı hava ve gaz akış ölçümleri için geliştirilmiş nihai ölçüm cihazıdır. Bu diferansiyel fark basınç esaslı debimetre, çift yönlü akış, basınç, sıcaklık ve toplam debiyi (akış) eşzamanlı olarak ölçer.

Özel tasarımı sayesinde, %100 doymuş koşullarda çalışan herhangi bir kompresörün çıkış hattında doğrudan ölçüm yapılmasına olanak tanır. VPFlowScope DP ile kompresörünüzün performansını veya verimliliğini ölçebilirsiniz. Ayrıca, toplam basınçlı hava sistemine her bir kompresörün katkısını da net biçimde izleyebilirsiniz.

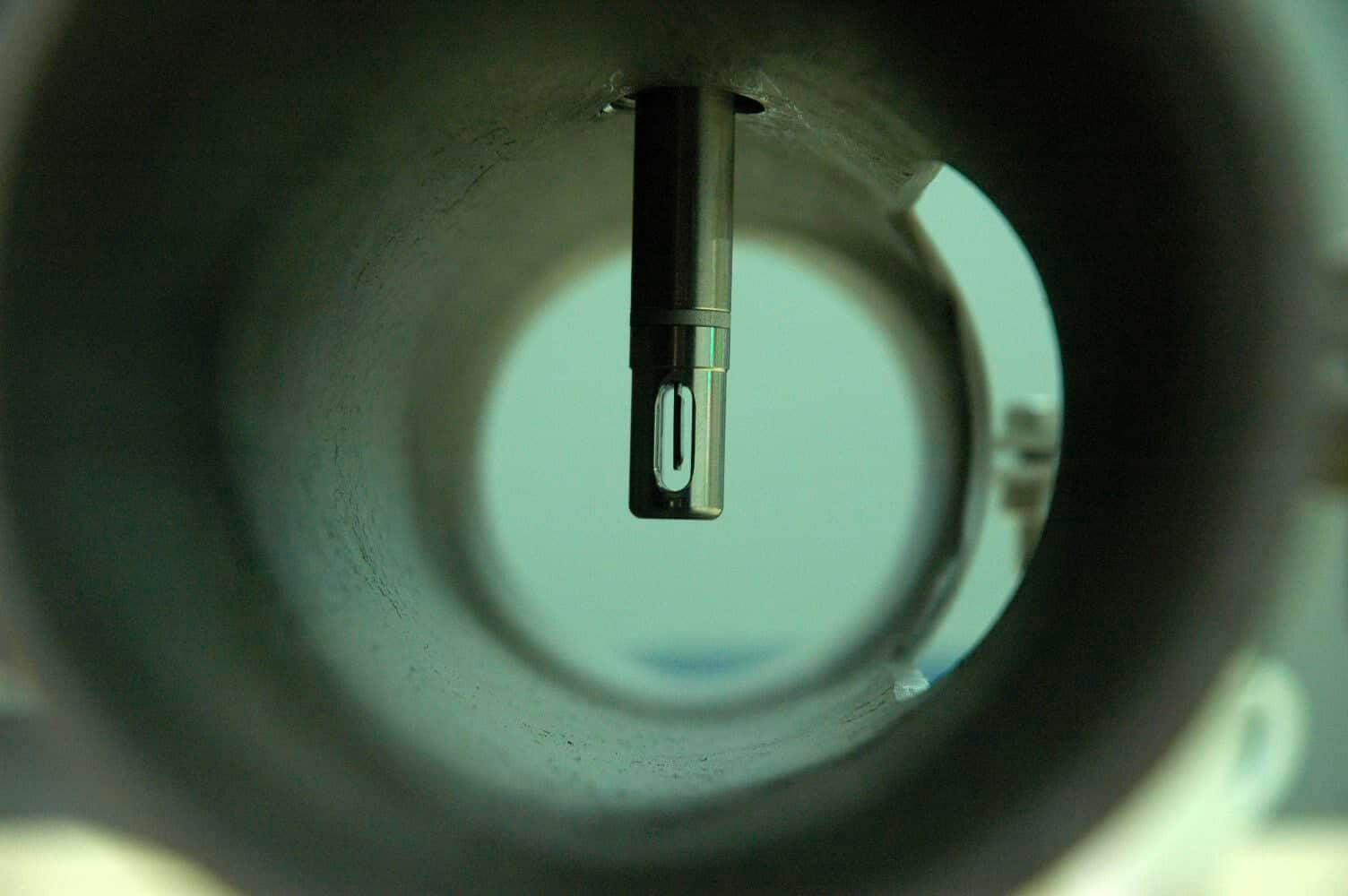

VPFlowScope DP, bir daldırma tipi debimetre olduğundan, farklı çaplarda borular için tek bir cihazla ölçüm yapılabilir. Parlak mavi LCD ekranı, gerçek zamanlı verileri anlık olarak sunar ve entegre veri kaydedici sayesinde belirli sürelerle kayıt yapılabilir.

Bu kayıtları bilgisayarınıza yükleyerek VPStudio yazılımı veya kendi SCADA sisteminize bağlayarak analiz edebilir, raporlar oluşturabilir ve enerji tasarrufu sağlayabileceğiniz noktaları detaylı şekilde tespit edebilirsiniz.

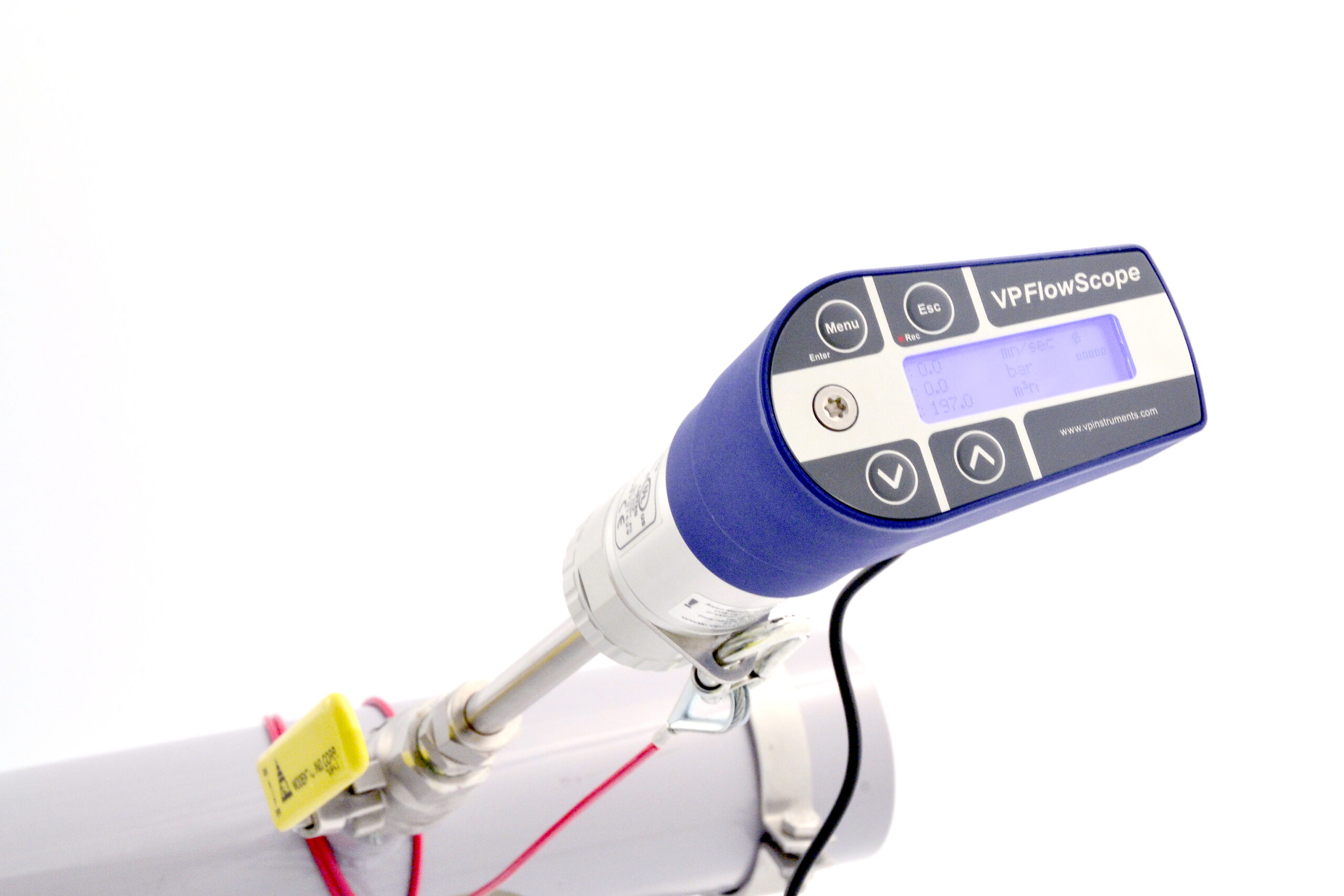

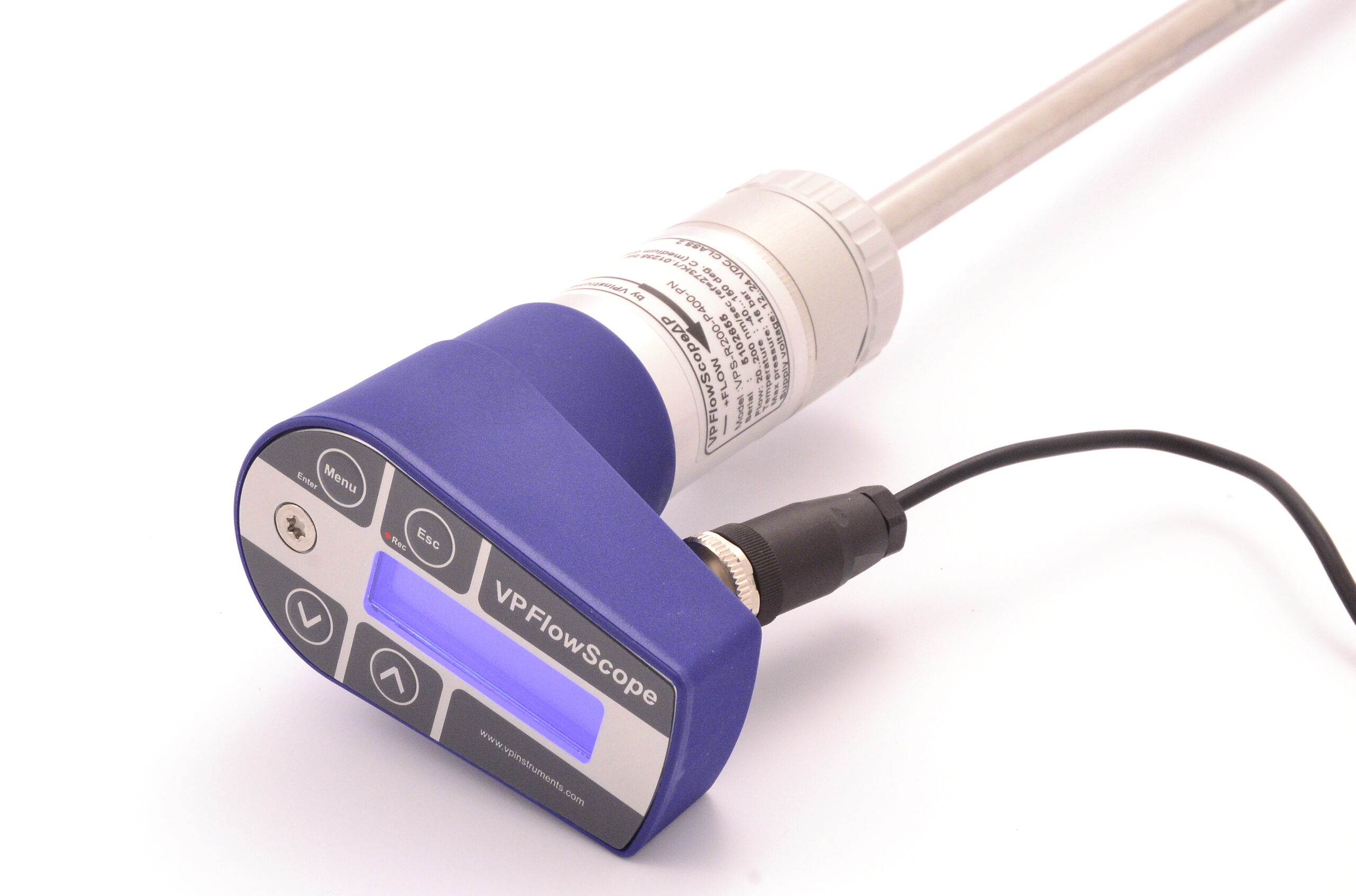

VPFlowScope DP Debimetre

VPFlowScope DP Debimetre ile ilgili detaylı bilgi edinin.

Özellikler ve Avantajları

ÖZELLİKLER

• Nemli basınçlı hava ölçümleri için, kondens suyu damlacıklarını işleyebilir
• 4’ü 1 arada sensör: Çift yönlü debi, basınç, sıcaklık ve toplam debi (akış)
• Diferansiyel basınç ile debi ölçümü
• Standart RS485 (Modbus RTU), 4..20 mA ve ANALOG çıkışı

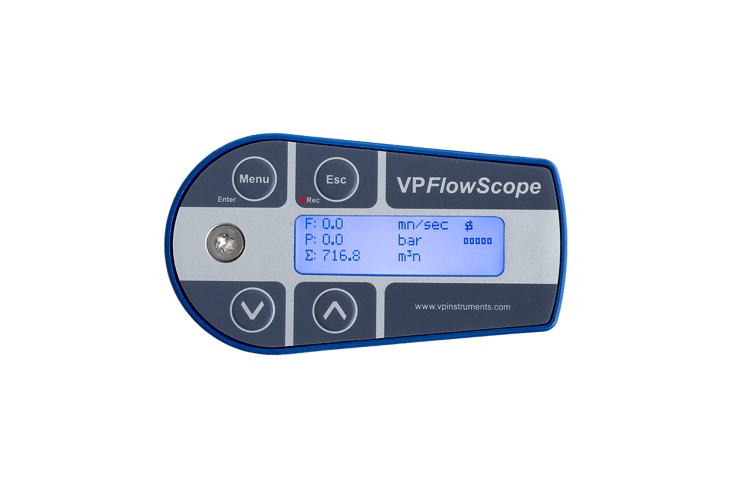

• 3 satırlı ekran (isteğe bağlı), gerçek zamanlı bilgi ve konfigürasyon tuşları ile
• Dahili veri kaydedici, 2 milyon kayıt kapasiteli (isteğe bağlı)

KULLANIM ALANLARI VE AVANTAJLARI

• Tesisin tedarik tarafı denetimleri
• Kompresör performans ölçümü
• Kompresör verimlilik takibi (güç ölçümü ile birlikte)
• Yüksek hızlar (saniyede 20 m/sn’den 200 m/sn’ye kadar)
• Yüksek sıcaklıklar (-40°C ila 150 °C’ye kadar)
• Kurutucular kullanılmadığında talep tarafı debi ölçümü
• Desikant kurutucuların / hava işleme ekipmanlarının giriş/çıkış takibi

Teknik Özellikler

DEBİ SENSÖRÜ

• Ölçüm Prensibi: Diferansiyel fark basınç
• Debi Aralığı: 20 … 200 m³/sn
• Çift Yönlü Ölçüm: Standart
• Önerilen Boru Çapı: 50 mm ve üzeri
• Referans Koşulları: 0 °C, 1013,25 mbar - DIN 1343
• Gazlar: Islak* ve kuru basınçlı hava, azot ve inert gazlar

BASINÇ SENSÖRÜ

• Basınç Sensörü Aralığı (standart): 0 ... 16 bar

SICAKLIK SENSÖRÜ

• Sıcaklık Aralığı: -40 … 150 °C (buzlanmadan kaçınılmalıdır)

VERİ ÇIKIŞLARI

• Dijital: RS485, MODBUS RTU protokolü
• Analog: 4 … 20 mA tekli analog çıkış (VPStudio yazılımı ile seçilebilir)

GÖRÜNTÜLEME / VERİ KAYDEDİCİ

• Teknoloji: Sıvı Kristal (LCD)
• Arka Işık: Mavi, otomatik güç tasarruflu
• Veri Kaydedici: 2 milyon data hafıza

MEKANİK & ÇEVRESEL

• Prob Uzunluğu: 386 mm
• Proses Bağlantısı: Sıkıştırmalı bağlantı, 0.5” NPT dişli
• Basınç Dayanımı: PN16
• Koruma Sınıfı:
– IP52 | NEMA 12 (display modülü takılıyken, ters montajdan kaçınılmalı)
– IP63 | NEMA 4 (konnektör kapağı takılıyken, ters montajdan kaçınılmalı)
• Çalışma Ortam Sıcaklığı: 0 … 60 °C (Doğrudan güneş ışığı ve radyan ısıdan kaçınılmalı)
• Temas Eden Malzemeler: Anodize alüminyum, paslanmaz çelik 316, cam, epoksi
• Korozyon Direnci: Yüksek derecede aşındırıcı veya asidik ortamlardan kaçınılmalı

ELEKTRİKSEL

• Bağlantı Tipi: M12, 5 pin konektör (dişi)
• Güç Kaynağı: 12 ... 24 VDC, Sınıf 2 (UL)
• Güç Tüketimi: 3.6 Watt
• Akım: 150 mA 24VDC (tüm debi aralığında sabit)

SERTİFİKALAR

• UL / CUL: 14 AZ, Endüstriyel Kontrol Ekipmanı
• CE: EN 61325-1 (2006) Sınıf A, EN 61000-6-1 (2007)
